Menjelaskan konsep desain arsitektur dengan diagram memang sesuatu yang
sangat efektif, diagram biasanya menggambarkan sebuah analisis dalam
bentuk tahap tahap dan urutan urutan, sehingga sebuah maksud ide dapat
di pahami dengan mudah oleh orang yang melihatnya. Anda dapat secara
sederhana memahami diagram yang kita maksud pada pembahasan kali ini
dengan melihat gambar gambar berikut. Beberapa fungsi diagram yang biasa
di tampilkan dalam konsep arsitektur adalah sebagai berikut:
 |

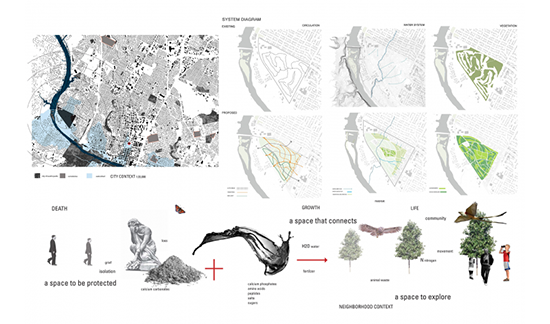

| image courtesy by conceptdiagram |
1. Menjelaskan transformasi bentuk bangunan
 |
| image courtesy by archdaily |
Diagram pada umumnya di tampilkan untuk menjelaskan perubahan transformasi bentuk sebuah bangunan yang biasanya di pengaruhi oleh orientasi jalan yang berhubungan langsung terhadap tapak, orientasi bangunan terhadap arah timur dan barat, sirkulasi di dalam tapak sendiri dan lain sebagainya.
2. Menggambarkan aktifitas
 |
| image courtesy by bustler |
Digram biasa juga di gunakan untuk menggambarkan sebuah tahap tahap atau urutan urutan aktifitas yang akan terjadi pada bangunan, dan atau menggambarkan pola hubungan antar aktifitas aktifitas yang berada di dalam bangunan atau pada tapak bangunan. Biasanya diagram disertai dengan penjelasan penjelasan pendek pada setiap gambarnya.
3. Menunjukkan sebuah sistem
 |
| image courtesy by treehugger |
Diagram juga bisa menggambarkan sebuah pola hubungan aktifitas atau fungsi secara Vertikal
4. Menunjukkan sebuah analisis existing
 |
| image courtesy by soa.utexas |
Menunjukkan atau menggambarkan sebuah analisis landsekap perkotaan secara makro, dalam skala yang lebih besar. Aksesbilitas aktifitas perkotaan menuju tapak, analisis mengenai padat rongga, ruang terbuka hijau, sampai dengan jenis vegetasi dan ekosistem yang ada pada tapak atau lokasi perencanaan.
5. Menunjukkan sebuah orientasi
 |
| image courtesy by archdaily |
Diagram juga menunjukkan respone bangunan secara detail terhadap keseluruhan orientasi. Orientasi jalan, orientasi matahari, view bangunan dan lain sebagainya.
